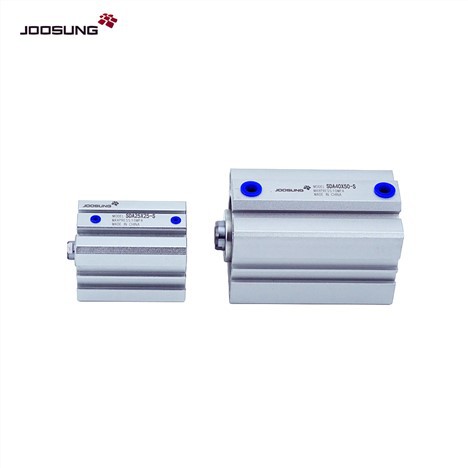

ಯಾನಎಸ್ಡಿಎ ಸರಣಿ ಕಾಂಪ್ಯಾಕ್ಟ್ ನ್ಯೂಮ್ಯಾಟಿಕ್ ಸಿಲಿಂಡರ್ಅನುಸ್ಥಾಪನಾ ಸ್ಥಳವು ಸೀಮಿತವಾದ ಆದರೆ ವಿಶ್ವಾಸಾರ್ಹ ರೇಖೀಯ ಚಲನೆಯ ಅಗತ್ಯವಿರುವ ಅಪ್ಲಿಕೇಶನ್ಗಳಿಗಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ. ತೆಳುವಾದ ಪ್ರೊಫೈಲ್ ಮತ್ತು ಶಾರ್ಟ್ ಸ್ಟ್ರೋಕ್ ಅನ್ನು ಹೊಂದಿರುವ ಇದನ್ನು ಕಾಂಪ್ಯಾಕ್ಟ್ ಆಟೊಮೇಷನ್ ಯಂತ್ರೋಪಕರಣಗಳಲ್ಲಿ ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ.
ಹೆಚ್ಚಿನ - ಶಕ್ತಿ ಅಲ್ಯೂಮಿನಿಯಂ ಮಿಶ್ರಲೋಹ ಮತ್ತು ಏರ್ಟಾಕ್ - ಹೊಂದಾಣಿಕೆಯ ಆಯಾಮಗಳೊಂದಿಗೆ ನಿರ್ಮಿಸಲಾದ ಎಸ್ಡಿಎ ಸಿಲಿಂಡರ್ ಬೆಂಬಲಿಸುತ್ತದೆಡಬಲ್ - ನಟನಾ ಕಾರ್ಯಾಚರಣೆಸ್ಟ್ಯಾಂಡರ್ಡ್ನಂತೆ, ಏಕ - ನಟನೆ, ಆಯಸ್ಕಾಂತೀಯವಾಗಿ ಜೋಡಿಸಲಾದ ಮತ್ತು ಡಬಲ್ - ಶಾಫ್ಟ್ ಪ್ರಕಾರಗಳ ಆಯ್ಕೆಗಳೊಂದಿಗೆ. ಇದರ ಕಾಂಪ್ಯಾಕ್ಟ್ ರಚನೆಯು ಬಲವಾದ output ಟ್ಪುಟ್ ಫೋರ್ಸ್ ಮತ್ತು ಸ್ಥಿರ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ನಿರ್ವಹಿಸುವಾಗ ಯಂತ್ರದ ಹೆಜ್ಜೆಗುರುತನ್ನು ಗಮನಾರ್ಹವಾಗಿ ಕಡಿಮೆ ಮಾಡುತ್ತದೆ.
ಬೋರ್ ಗಾತ್ರಗಳೊಂದಿಗೆ12 ಮಿಮೀ ನಿಂದ 100 ಮಿಮೀಮತ್ತು ಪಾರ್ಶ್ವವಾಯು5 ಮಿಮೀ ನಿಂದ 100 ಮಿಮೀ, ಎಸ್ಡಿಎ ಸರಣಿಯು ಹೆಚ್ಚಿನ - ಸಾಂದ್ರತೆಯ ಯಾಂತ್ರೀಕೃತಗೊಂಡ ವಿನ್ಯಾಸಗಳಿಗೆ ಬಹುಮುಖ ಆಯ್ಕೆಯನ್ನು ನೀಡುತ್ತದೆ.
|
ಎಸ್ಡಿಎ ಸರಣಿ ನ್ಯೂಮ್ಯಾಟಿಕ್ ಸಿಲಿಂಡರ್ ಅನ್ನು ಹೇಗೆ ಆದೇಶಿಸುವುದು |
|||||
|
S |
ಡಾ |
20 |
30 |
30 |
S |
|
ಮಾದರಿ |
ಬೋರ್ ಗಾತ್ರ |
ಸಿಲಿಂಡರ್ ಸ್ಟ್ರೋಕ್ |
ಹೊಂದಾಣಿಕೆ ಹೊಡೆತ |
ಕಾಂತ |
|
|
ಡಿಎ: ಕಾಂಪ್ಯಾಕ್ಟ್ ಸಿಲಿಂಡರ್ (ಡಬಲ್ ಆಕ್ಟಿಂಗ್) |
12 16 20 25 32 40 50 63 80 |
ಈ ಕೋಡ್ ಇಲ್ಲ |
ಖಾಲಿ: ಮ್ಯಾಗ್ನೆಟ್ ಇಲ್ಲದೆ |
||
|
ಎಸ್ಎ: ಕಾಂಪ್ಯಾಕ್ಟ್ ಸಿಲಿಂಡರ್ (ಸಬಲ್ ಆಕ್ಟಿಂಗ್ ಪುಶ್) |
12 16 20 25 32 40 50 63 |
ಎಸ್: ಮ್ಯಾಗ್ನೆಟ್ನೊಂದಿಗೆ |
|||
|
ಟಿಎ: ಕಾಂಪ್ಯಾಕ್ಟ್ ಸಿಲಿಂಡರ್ (ಸಬಲ್ ಆಕ್ಟಿಂಗ್ ಪುಲ್) |
|||||
|
ಅಪ್ಪ: ಕಾಂಪ್ಯಾಕ್ಟ್ ಸಿಲಿಂಡರ್ (ಡಬಲ್ ರಾಡ್) |
12 16 20 25 32 40 50 63 80 |
||||
|
ಡಿಎಜೆ: ಕಾಂಪ್ಯಾಕ್ಟ್ ಸಿಲಿಂಡರ್ (ಹೊಂದಾಣಿಕೆ ಸ್ಟ್ರೋಕ್) |
10 20 30 40 50 75 100 |
||||
ಅಗತ್ಯಸ್ಥಳ - ಸಿಲಿಂಡರ್ ಉಳಿಸಲಾಗುತ್ತಿದೆಕಾಂಪ್ಯಾಕ್ಟ್ ಆಟೊಮೇಷನ್ ಉಪಕರಣಗಳಿಗಾಗಿ?
ಯಾನಎಸ್ಡಿಎ ಸರಣಿ ಕಾಂಪ್ಯಾಕ್ಟ್ ಸಿಲಿಂಡರ್ಸ್ಲಿಮ್ ರೂಪದ ಅಂಶದಲ್ಲಿ ಶಕ್ತಿಯುತ ಕಾರ್ಯಕ್ಷಮತೆಯನ್ನು ನೀಡುತ್ತದೆ, ಇದು ಹೆಚ್ಚಿನ - ಸಾಂದ್ರತೆಯ ಸ್ಥಾಪನೆಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ.
ಇಂದು ನಮ್ಮನ್ನು ಸಂಪರ್ಕಿಸಿವಿವರವಾದ ವಿಶೇಷಣಗಳು, ಸಿಎಡಿ ರೇಖಾಚಿತ್ರಗಳು ಮತ್ತು ಕಸ್ಟಮೈಸ್ ಮಾಡಿದ ಉದ್ಧರಣಕ್ಕಾಗಿ!
|
ವಿವರಣೆ |
||||||||||
|
ಬರೆ |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
ಚಲನೆಯ ಮಾದರಿ |
ಏಕ ಕ್ರಿಯೆಯ ಹೊರತೆಗೆಯುವಿಕೆ ಪ್ರಕಾರ ಸಿಂಗಲ್ ಆಕ್ಷನ್ ಡ್ರಾಯಿಂಗ್ {{0} type ಪ್ರಕಾರದಲ್ಲಿ |
- |
||||||||
|
ಎರಡು ಬಾರಿ |
||||||||||
|
ಕೆಲಸ |
ಗಾಳಿ |
|||||||||
|
ಕೆಲಸ - ಒತ್ತಡ |
ಡಬಲ್ ಕ್ರಿಯೆ: 10-9.0 ಕೆಜಿಎಫ್/ಸೆಂ.ಮೀ ² ಏಕ ಕ್ರಿಯೆ: 2.0-9.0 ಕೆಜಿಎಫ್/ಸೆಂ |
|||||||||
|
ಒತ್ತಡದ ಪ್ರತಿರೋಧವನ್ನು ಖಾತ್ರಿಪಡಿಸಿದೆ |
10.5 ಕೆಜಿ/ಸೆಂ |
|||||||||
|
ಕಾರ್ಯಾಚರಣಾ ತಾಪಮಾನ |
0-70 ಡಿಗ್ರಿ |
|||||||||
|
ಆಪರೇಟಿಂಗ್ ವೇಗ ಶ್ರೇಣಿ |
ಡಬಲ್ ಕ್ರಿಯೆ: 30 ~ 500 ಮಿಮೀ/ಸೆ |
30 ~ 350 ಮಿಮೀ/ಸೆ |
30 ~ 250 ಮಿಮೀ/ಸೆ |
|||||||
|
ಏಕ ಕ್ರಿಯೆ: 100-500 ಎಂಎಂ/ಸೆ |
- |
|||||||||
|
ಜಂಟಿ ಪೈಪ್ ಬೋರ್ |
M5×0.8 |
G1/8 |
G1/4 |
G3/8 |
||||||
|
ಸರಣಿ ಮಾದರಿ |
ಲಭ್ಯವಿರುವ ಮಾದರಿಗಳು |
|
ಎಸ್ಡಿಎ 12 ಸರಣಿ |
ಎಸ್ಡಿಎ 12 ಎಕ್ಸ್ 5 ಎಸ್ |
|
ಎಸ್ಡಿಎ 16 ಸರಣಿ |
SDA16X5S, SDA16X10S, SDA16X15S, SDA16X20S, SDA16X25S, SDA16X30S, SDA16X35S, SDA16X40S, SDA16X45S |
|
ಎಸ್ಡಿಎ 20 ಸರಣಿ |
SDA20X5S, SDA20X10S, SDA20X15S, SDA20X20S, SDA20X25S, SDA20X30S, SDA20X35S, SDA20X40S, SDA20X45S, SDA20X35S |
|
Sda25 ಸರಣಿ |
SDA25X5S, SDA25X10S, SDA25X15S, SDA25X20S, SDA25X25S, SDA25X30S, SDA25X35S, SDA25X40S, SDA25X45S |
|
Sda32 ಸರಣಿ |
SDA32X5S, SDA32X10S, SDA32X15S, SDA32X20S, SDA32X25S, SDA32X30S, SDA32X35S, SDA32X40S, SDA32X45S SDA32X65S, SDA32X70S, SDA32X75S, SDA32X80S |
|
Sda40 ಸರಣಿ |
Sda40x5s, sda40x10s, sda40x15s, sda40x20s, sda40x25s, sda40x30s, sda40x35s, sda40x40s, sda40x45s Sda40x65s, sda40x70s, sda40x75s, sda40x80s |
|
ಎಸ್ಡಿಎ 50 ಸರಣಿ |
SDA50X5S, SDA50X10S, SDA50X15S, SDA50X20S, SDA50X25S, SDA50X30S, SDA50X35S, SDA50X40S, SDA50X45S, SDA50X35S SDA50X70S, SDA50X75S, SDA50X80S |
|
Sda63 ಸರಣಿ |
Sda63x5s, sda63x10s, sda63x15s, sda63x20s, sda63x25s, sda63x30s, sda63x35s, sda63x40s, sda63x45s SDA63X65S, SDA63X70S, SDA63X75S, SDA63X80S |
|
Sda80 ಸರಣಿ |
SDA80X5S, SDA80X10S, SDA80X15S, SDA80X20S, SDA80X25S, SDA80X30S, SDA80X35S, SDA80X40S SDA80X65S, SDA80X70S, SDA80X75S, SDA80X80S |
