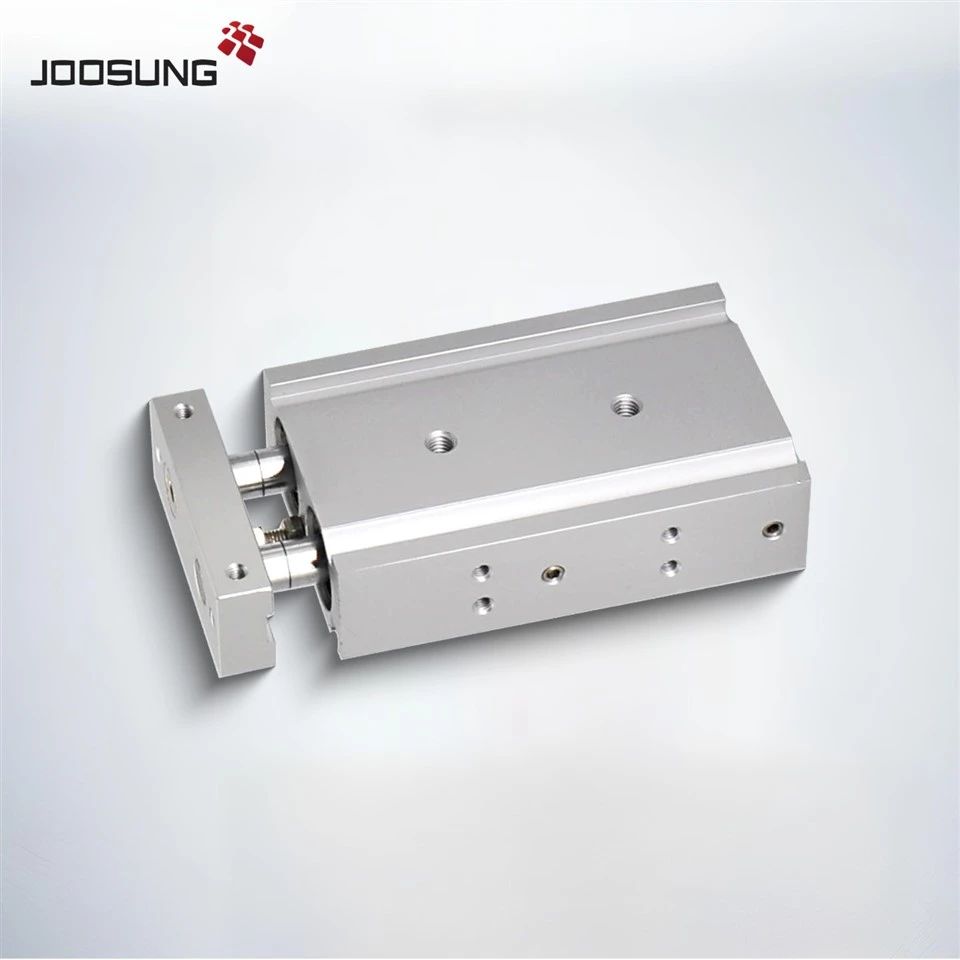

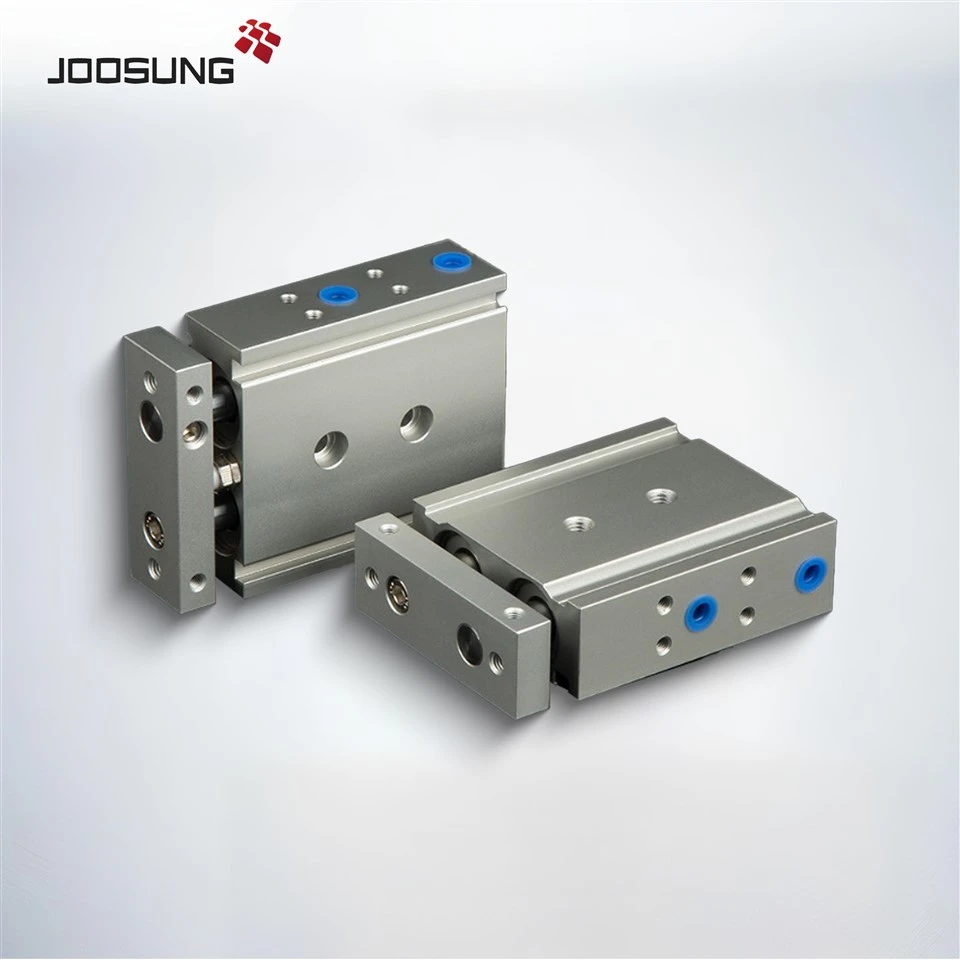

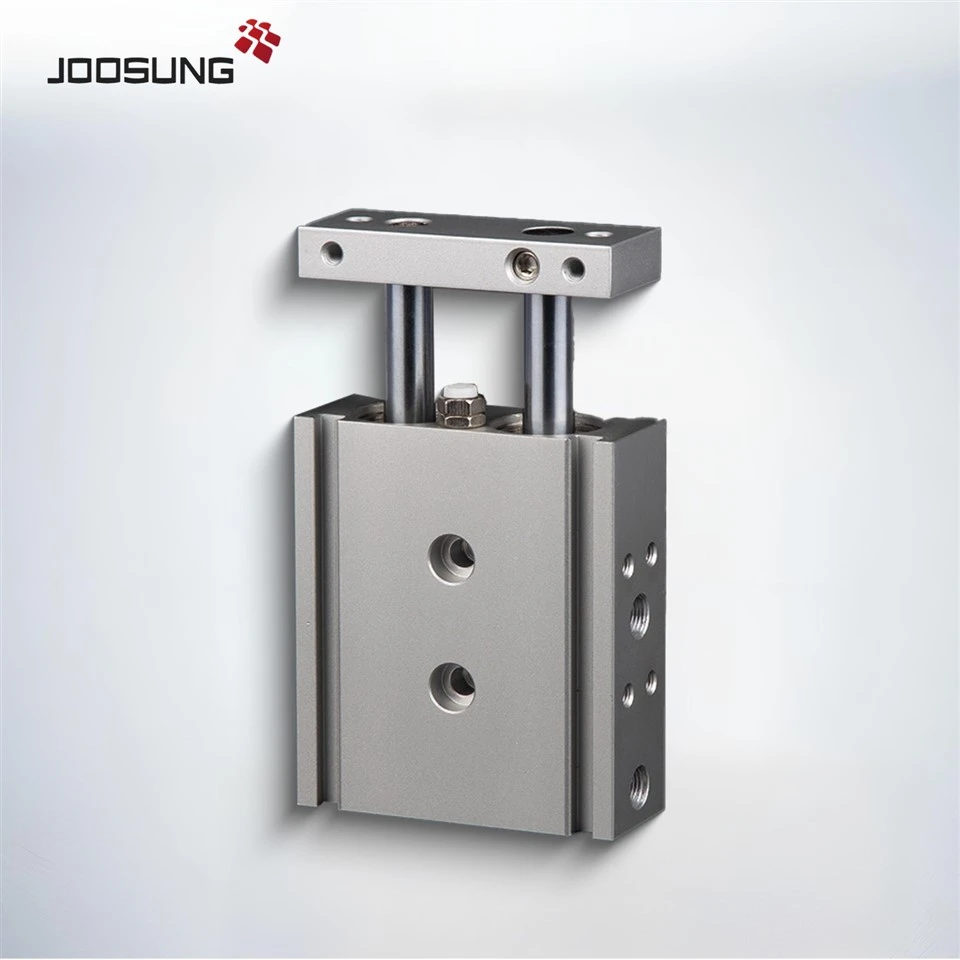

ಸಿಎಕ್ಸ್‌ಎಸ್‌ಎಲ್ ಸರಣಿ ಅವಳಿ - ರಾಡ್ ಸ್ಲೈಡ್ ಸಿಲಿಂಡರ್

ಸಿಎಕ್ಸ್‌ಎಸ್‌ಎಲ್ ಸರಣಿ ನ್ಯೂಮ್ಯಾಟಿಕ್ ಸಿಲಿಂಡರ್ ಅನ್ನು ಹೇಗೆ ಆದೇಶಿಸುವುದು

ಸಿಎಕ್ಸ್ಎಸ್

M

20

M

-100

ಎಂ: ಸ್ಲೈಡ್ ಬೇರಿಂಗ್

6

ಲಬ್ - ಉಳಿಸಿಕೊಳ್ಳುವವರು

10,20,30,40,50

10

10,30,50,70,80

ಎಲ್: ಬಾಲ್ ಬಶಿಂಗ್

15,20

30,50,70,80,90,100

25,32

30,50,70,80,90,100

ವಿವರಣೆ

ಬೋರ್ (ಎಂಎಂ)

6

10

16

20

25

32

ಕೆಲಸ

ಗಾಳಿ

ಚಲನೆಯ ಮಾದರಿ

ಎರಡು ಬಾರಿ

ಒತ್ತಡದ ಪ್ರತಿರೋಧವನ್ನು ಖಾತ್ರಿಪಡಿಸಿದೆ

1.05 ಎಂಪಿಎ (10.7 ಕೆಜಿಎಫ್/ಸೆಂ)

ಗರಿಷ್ಠ.

0.7 ಎಂಪಿಎ (7.1 ಕೆಜಿಎಫ್/ಸೆಂ)

ನಿಮಿಷ.

0.15 ಎಂಪಿಎ

0.1 ಎಂಪಿಎ

0.05 ಎಂಪಿಎ

ನಿರ್ವಹಣಾ ತಾಪಮಾನ ಶ್ರೇಣಿ

5-+60 ಪದವಿ

ಕುಶು

ಎರಡೂ ಕೊನೆಗೊಳ್ಳುತ್ತದೆ ಬಫರ್

ರಚನೆ

ಎರಡು ಶಕ್ತಿ

ಪಾರ್ಶ್ವವಾಯು

(ರಿಟರ್ಮ್ ಸ್ಟ್ರೋಕ್) 0 ~ 5 ಮಿಮೀ

ಹೊರೆ

ಸ್ಲೈಡ್ ಬೇರಿಂಗ್/ಬಾಲ್ ಗೈಡ್ ಬೇರಿಂಗ್

ಪಿಸ್ಟನ್ ರಾಡ್ ನಾನ್ - ತಿರುಗುವಿಕೆಯ ನಿಖರತೆ

ಸ್ಲೈಡ್ ಬೇರಿಂಗ್

±0.1

±0.15

±0.13

±0.11

±0.1

±0.08

ಬಾಲ್ಗೈಡ್ ಬೇರಿಂಗ್

±0.1

±0.1

±0.07

±0.06

±0.05

±0.04

ಪೋರ್ಟ್ ಗಾತ್ರ

M5×0.8

G1/8"

ಸರಣಿ ಮಾದರಿ

ಲಭ್ಯವಿರುವ ಮಾದರಿಗಳು

ಸಿಎಕ್ಸ್ಎಸ್ಎಲ್ 6 ಸರಣಿ

CXSL6-5, CXSL6-10, CXSL6-15, CXSL6-20, CXSL6-25, CXSL6-30, CXSL6-35, CXSL6-40, CXSL6-45, CXSL6-50

ಸಿಎಕ್ಸ್ಎಸ್ಎಲ್ 10 ಸರಣಿ

CXSL10-5, CXSL10-10, CXSL10-15, CXSL10-20, CXSL10-25, CXSL10-30, CXSL10-35, CXSL10-40, CXSL10-45, CXSL10-50-50-50-60

ಸಿಎಕ್ಸ್ಎಸ್ಎಲ್ 16 ಸರಣಿ

CXSL16-5, CXSL16-10, CXSL16-15, CXSL16-20, CXSL16-25, CXSL16-30, CXSL16-35, CXSL16-40, CXSL16-45

ಸಿಎಕ್ಸ್ಎಸ್ಎಲ್ 20 ಸರಣಿ

CXSL20-5, CXSL20-10, CXSL20-15, CXSL20-20, CXSL20-25, CXSL20-30, CXSL20-35, CXSL20-40, CXSL20-45, CXSL20-50-50-50

ಸಿಎಕ್ಸ್ಎಸ್ಎಲ್ 25 ಸರಣಿ

CXSL25-5, CXSL25-10, CXSL25-15, CXSL25-20, CXSL25-25, CXSL25-30, CXSL25-35, CXSL25-40, CXSL25-45 CXSL25-65, CXSL25-70, CXSL25-75, CXSL25-80

ಸಿಎಕ್ಸ್ಎಸ್ಎಲ್ 32 ಸರಣಿ

CXSL32-5, CXSL32-10, CXSL32-15, CXSL32-20, CXSL32-25, CXSL32-30, CXSL32-35, CXSL32-40, CXSL32-35, CXSL32-40, CXSL32-45 CXSL32-65, CXSL32-70, CXSL32-75, CXSL32-80
